快速回转夹头性能提升计画
朝铨快速回转夹头系列产品投入市场已愈30年，其成熟的设计与稳定的品质长久以来深受广大客户的肯定与支持。朝铨实业长年除了投入新产品与新技术的开发之外，我们亦持续投入资源改善与改良现有产品的品质与性能。我们预定在2011年陆续提升快速回转夹头全线产品的工作性能。最新的计划进度，请与我们联系。
JA7-44/JH7-44最高转速提升至2000RPM (2011-Q4)
JA5-25/JH5-25最高转速提升至2300RPM (2011-Q4)
JA7-40/JH7-40最高转速提升至2000RPM (2011-Q4)
JA7-70/JH7-70最高转速提升至1700RPM (2011-Q4)
快速夹头产品简介
自1981年上市已来，朝铨快速精密回转夹头系列产品即是高性能、高品质、安装方便、使用容易的代名词。
朝铨快速精密回转夹头系列内藏油气压回转缸，使用者可以在极短的时间内完成工件夹持系统的设置，快速地展开各式加工作业。此外，朝铨快速精密回转夹头的快速更换筒夹/副爪设计，能帮助客户更弹性的面对各式少量多样的加工作业。因此无论是自动化加工、半自动化加工、传统机床改装自动化、专用机组装等各式应用，朝铨快速精密回转夹头皆是客户的指名首选。
朝铨快速精密回转夹头系列销售至今出厂已超过20000组以上，是业界公认的领导品牌。朝铨坚持品质至上，使用德国进口轴承组，产品自金属材料、加工、组装、产品测试至产品包装等作业，由台湾本厂与长期合作的协力伙伴一贯完成，提供客户高等级的品质承诺。
夹头内藏油压/气压回转缸，免额外安装回转缸
安装简易，快速建置工作夹持系统
气压型夹头缸体加大，提升夹持力
筒夹/副爪快速更换设计，高工作弹性
夹头具中心通孔设计，配合自动送料系统工作
可不停机上下料，产能高
适合传统车床改装自动化或半自动化
适合组装各式专用加工机
切削液不可直接冲向夹头

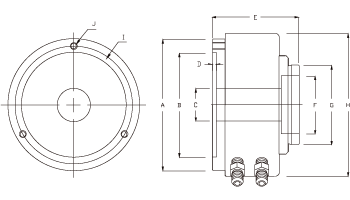

| 型号 |
JA5-25
|
JA7-40
|
JA7-70
|
| A | 135mm (5.31") | 192mm (7.56") | 192mm (7.56") |
| B | 100mm (3.94") | 155mm (6.10") | 155mm (6.10") |
| C | 27mm (1.06") | 47mm (1.85") | 68mm (2.68") |
| D | 4mm (0.16") | 5mm (0.20") | 5mm (0.20") |
| E | 105mm (4.13") | 128mm (5.04") | 142mm (5.60") |
| F | 45mm (1.77") | 65mm (2.56") | 105mm (4.13") |
| G | 68mm (2.68") | 94mm (3.70") | 168mm (6.61") |
| H | 170mm (6.69") | 212mm (8.35") | 266mm (10.47") |
| I | 115mm (4.53") | 172mm (6.77") | 172mm (6.77") |
| J (后锁) | 3H - M8 x P1.25 | 3H - M10 x P1.5 | 3H - M10 x P1.5 |
| 工作副爪 | C-25副爪 | C-40副爪 | C-70副爪 |
| 气压/油压驱动 | 气压 | 气压 | 气压 |
| 工作压力 | 2-8kg/cm2 (28-115psi) | 2-8kg/cm2 (28-115psi) | 2-8kg/cm2 (28-115psi) |
| 最高转速RPM | 1800 | 1600 | 1400 |
| 最大通孔夹径 | 25mm (0.98") | 45mm (1.77" ) | 68mm (2.68") |
| 缸体活塞面积 | 115cm2 (17.8in2) | 182cm2 (28.2in2) | 328cm2 (50.8in2) |
| 夹持力 | 2254kgf@7kg/cm2 (4958lbf@100psi) |
3567kgf@7kg/cm2 (7847lbf@100psi) |
6429kgf@7kg/cm2 (14143lbf@100psi) |
| 产品净重 | 7.5kg (16.5lbs) | 15.0kg (33.0lbs) | 22.5kg (49.5lbs) |
产品尺寸及性能规格-油压夹头
| 型号 |
JH5-25
|
JH7-40
|
JH7-70
|
JH9-90
|
JH9-120
|
| A | 135mm (5.31") | 192mm (7.56") | 192mm (7.56") | 230mm (9.06") | 230mm (9.06") |
| B | 100mm (3.94") | 155mm (6.10") | 155mm (6.10") | 190mm (7.48") | 190mm (7.48") |
| C | 26mm (1.02") | 45mm (1.77") | 68mm (2.68") | 88mm (3.52") | 120mm (4.72") |
| D | 4mm (0.16") | 5mm (0.20") | 5mm (0.20") | 6mm (0.24") | 6mm (0.24") |
| E | 105mm (4.13") | 128mm (5.04") | 142mm (5.60") | 150mm (5.91") | 160mm (6.30") |
| F | 45mm (1.77") | 65mm (2.56") | 105mm (4.13") | 105mm (4.13") | 140mm (5.51") |
| G | 68mm (2.68") | 94mm (3.70") | 136mm (5.35") | 136mm (5.35") | 168mm (6.61") |
| H | 138mm (5.43") | 192mm (7.56") | 211mm (8.31") | 232mm (9.13") | 275mm (10.83") |
| I | 115mm (4.53") | 172mm (6.77") | 172mm (6.77") | 210mm (8.27") | 210mm (8.27") |
| J (后锁) | 3H - M8 x P1.25 | 3H - M10 x P1.5 | 3H - M10 x P1.5 | 3H - M12 x P1.75 | 3H - M12 x P1.75 |
| 工作副爪 | C-25型副爪 | C-40型副爪 | C-70型副爪 |
C-70型副爪 |
C-120型副爪 |
| 气压/油压驱动 | 油壓 | 油壓 | 油壓 | 油壓 | 油壓 |
| 工作压力 | 10-25kg/cm2 (143-357psi) |
10-20kg/cm2 (143-286psi) |
10-20kg/cm2 (143-286psi) |
10-15kg/cm2 (143-214psi) |
10-15kg/cm2 (143-214psi) |
| 最高转速RPM | 1800 | 1600 | 1400 | 1100 | 900 |
| 最大通孔夹径 | 25mm (0.98") | 45mm (1.77" ) | 68mm (2.68") | 88mm (3.52") | 118mm (4.65") |
| 缸体活塞面积 | 56cm2 (8.68in2) | 90cm2 (13.9in2) | 116cm2 (18.0in2) | 132cm2 (20.5in2) | 183cm2 (28.4in2) |
| 夹持力 | 2508kgf@16kg/cm2 (5519lbf@228psi) |
4032kgf@16kg/cm2 (8870lbf@228psi) |
5197kgf@16kg/cm2 (11433lbf@228psi) |
5913kgf@16kg/cm2 (13009lbf@228psi) |
6148kgf@12kg/cm2 (13528lbf@171psi) |
| 产品净重 | 6.0kg (13.2lbs) | 13.0kg (28.6lbs) | 18.0kg (39.6lbs) | 24.0kgs (52.8lbs) | 30.0kgs (66.0lbs) |
