瑞岩三爪大通孔液压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号： CGHTA-08
品牌： 韩国瑞岩
动力： 液压/油压卡盘
爪数： 三爪卡盘
尺寸： 210
相关配件或油缸：瑞岩(SEOAM)超大通孔油缸YSHL-15/YSHL-21



Spec Model	Order NO.	Spindle nose NO.	Thru-hole(Diameter) mm	Jaw stroke(Diameter) mm	Plunger stroke mm	Gripping Max	Gripping Min	Max. permissible input force KN(kgf)
CGHTA-08	1GHTA08	A2-6	66	7.6	18	210	11	38(3900)

Spec Model	Max. static gripping force KN(kgf)	Max. Permissible speed r.p.m	weight(With standard soft jaws)	Gd moment of inertia	matching cylinder	Matching hard jaw	Matching soft jaw
CGHTA-08	94(9597)	5000	23	5.59(0.57)	YSGH-08	HJ-08T1	SJ-08T1

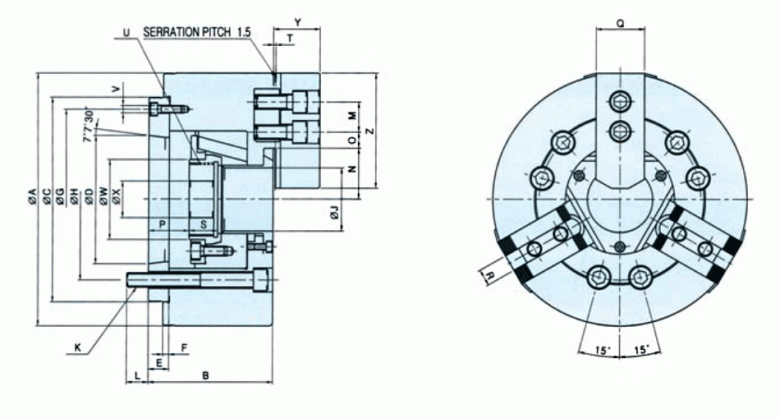

Item Model	A	B	C	D	E	F	G	H	J	K	L	M	N Max	N Min
CGHTA-08	210	111	170	106.375	26	5	133.4	133.4	66	6-M12	21	25	46.2	42.4

Item Model

O Max

O Min

P Max

P Min

R

S

T

U Max

V

W

X

Y

Z

CGHTA-08

23.25

10.25

33

15

14

20.5

2

M75X2.0

3-M6

88

30

39

95
