亿川卡盘油压硬爪 产品尺寸图下载

24小时咨询热线 400-688-0096

型号： HJ05/HJ06/HJ08/HJ10/HJ12/HJ12-1/HJ15
尺寸： 53/67/86/99.5/103/149/159

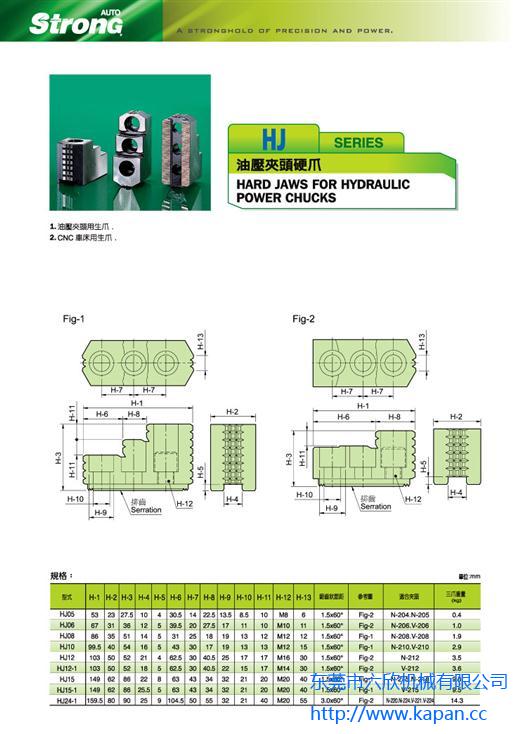

　　台湾亿川油压夹头硬爪 HJ系列

　　1、油压夹头用生爪.

　　2、CNC车床用生爪.



规格



尺寸 型式	H-1	H-2	H-3	H-4	H-5	H-6	H-7	H-8	H-9	H-10	H-11	H-12	H-13	锯齿状 节距	参考图	适合夹头	三爪重量 (kg)
HJ05	53	23	27.5	10	4	30.5	14	22.5	13.5	8.5	10	M8	6	1.5x60°	Fig-2	N-204.N-205	0.4
HJ06	67	31	36	12	5	39.5	20	27.5	17	11	10	M10	11	1.5x60°	Fig-2	N-206.V-206	1.0
HJ08	86	35	51	14	5	31	25	18	19	13	12	M12	12	1.5x60°	Fig-1	N-208.V-208	1.9
HJ10	99.5	40	54	16	5	43	30	17	19	13	13	M12	15	1.5x60°	Fig-1	N-210.V-210	2.9
HJ12	103	50	52	21	4	62.5	30	40.5	25	17	17	M16	30	1.5x60°	Fig-2	N-212	3.5
HJ12-1	103	50	52	18	5	62.5	30	40.5	22	15	17	M14	30	1.5x60°	Fig-2	N-212	3.6
HJ15	149	62	86	22	8	63	43	34	32	21	20	M20	40	1.5x60°	Fig-1	N-215.N-218	9.6
HJ15-1	149	62	86	25.5	5	63	43	34	32	21	20	M20	40	1.5x60°	Fig-1	V-215	9.5
HJ24-1	159.5	80	90	25	9	104.5	50	55	32	21	40	M20	55	3.0x60°	Fig-2	N-220.N-224.V-221.V-224
