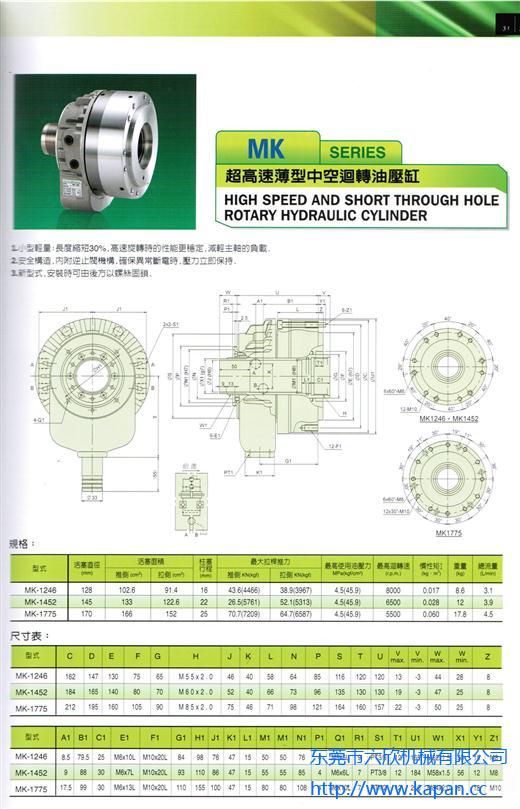

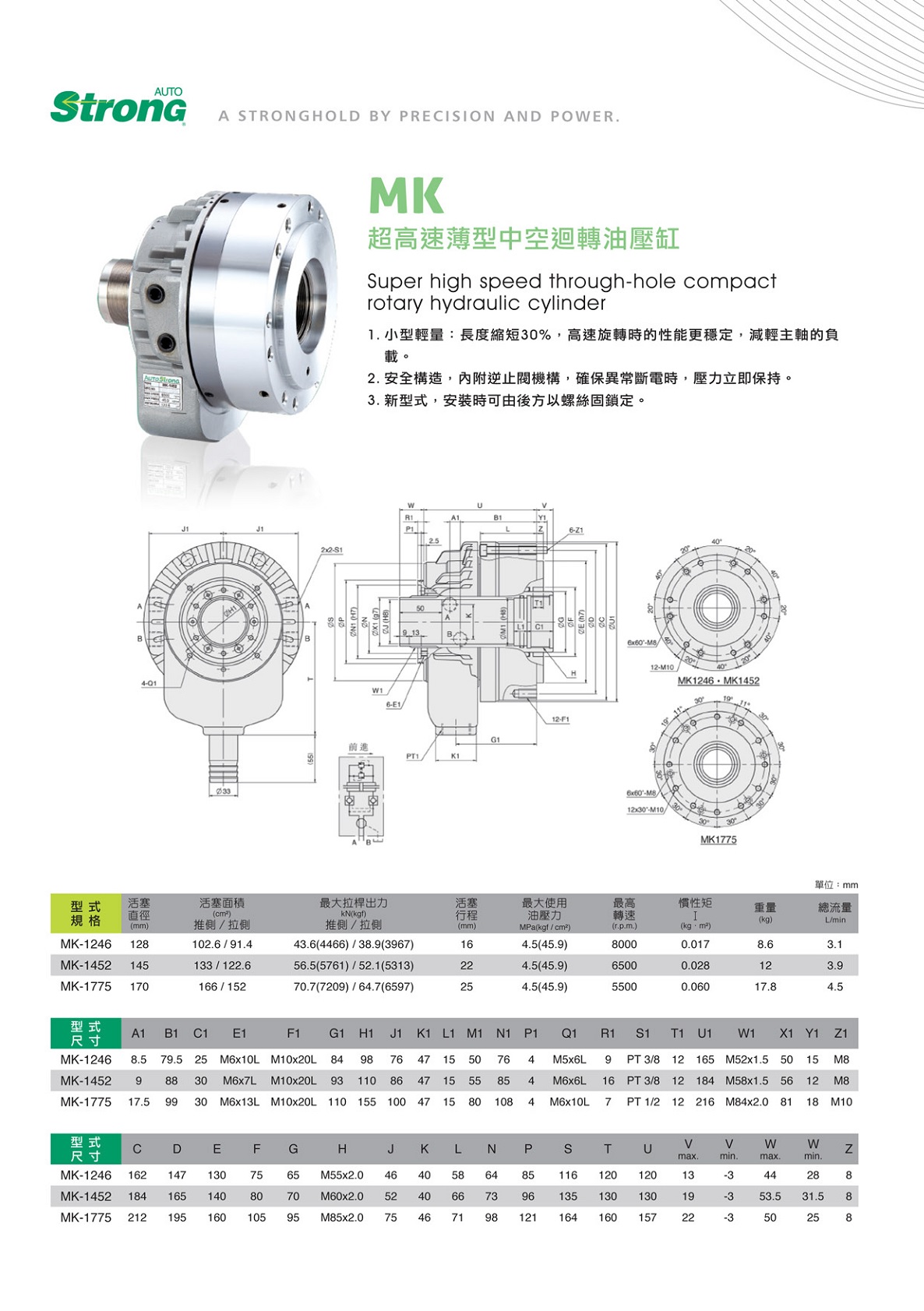

MK series
超高速薄型中空回转油压缸
HIGH SPEED AND SHORT THROUGH HOLE ROTARY HYDRAULIC CYLINDER
小型轻量:长度缩短30%,高速旋转时的性能更稳定,减轻主轴的负载.
安全构造,内附逆止阀机构,确保异常断电时,压力立即保持.
新型式,安装时可由后方以螺丝固
规格
| 型式 | 活塞直径 (mm) |
活塞面积 | 柱塞行程 | 最大拉桿推力 | 最高使用油压力 MPa (kgf/c㎡) | 最高迴转速 (r.p.m.) | 惯性矩 I (kg．㎡) | 重量 (kg) |
总流量 (L/min) | ||
| 推侧(c㎡) | 拉侧(c㎡) | 推侧 KN(kgf) | 拉侧 KN(kgf) | ||||||||
| MK-1246 | 128 | 102.6 | 91.4 | 16 | 43.6(4466) | 38.9(3967) | 4.5(45.9) | 8000 | 0.017 | 8.6 | 3.1 |
| MK-1452 | 145 | 133 | 122.6 | 22 | 26.5(5761) | 52.1(5313) | 4.5(45.9) | 6500 | 0.028 | 12 | 3.9 |
| MK-1775 | 170 | 166 | 152 | 25 | 70.7(7209) | 64.7(6587) | 4.5(45.9) | 5500 | 0.060 | 17.8 | 4.5 |
尺寸表
| 型式 | C | D | E | F | G | H | J | K | L | N | P | S | T | U | V max. | V min. | W max. | W min. | Z |
| MK-1246 | 162 | 147 | 130 | 75 | 65 | M 5 5 x 2 . 0 | 46 | 40 | 58 | 64 | 85 | 116 | 120 | 120 | 13 | -3 | 44 | 28 | 8 |
| MK-1452 | 184 | 165 | 140 | 80 | 70 | M 6 0 x 2 . 0 | 52 | 40 | 66 | 73 | 96 | 135 | 130 | 130 | 19 | -3 | 47 | 25 | 8 |
| MK-1775 | 212 | 195 | 160 | 105 | 90 | M 8 5 x 2 . 0 | 75 | 46 | 71 | 98 | 121 | 164 | 160 | 157 | 22 | -3 | 50 | 25 | 8 |
| 型式 | A1 | B1 | C1 | E1 | F1 | G1 | H1 | J1 | K1 | L1 | M1 | M1 | N1 | P1 | Q1 | R1 | S1 | T1 | U1 | W1 | X1 | Y1 | Z1 |
| MK-1246 | 8.5 | 79.5; | 25 | M6x10L | M10x20L | 84 | 98 | 76 | 47 | 15 | 50 | 50 | 76 | 4 | M5x6L | 9 | PT3/8 | 12 | 165 | M52x1.5 | 50 | 15 | M8 |
| MK-1452 | 9 | 88 | 30 | M6x7L | M10x20L | 93 | 110 | 86 | 47 | 15 | 55 | 55 | 85 | 4 | M6x6L | 7 | PT3/8 | 12 | 184 | M58x1.5 | 56 | 12 | M8 |
| MK-1775 | 17.5 | 990 | 30 | M6x13L | M10x20L | 110 | 155 | 100 | 47 | 15 | 80 | 80 | 108 | 4 | M6x10L | 7 | PT1/2 | 12 | 216 | M84x2.0 | 81 | 18 | M10 |
