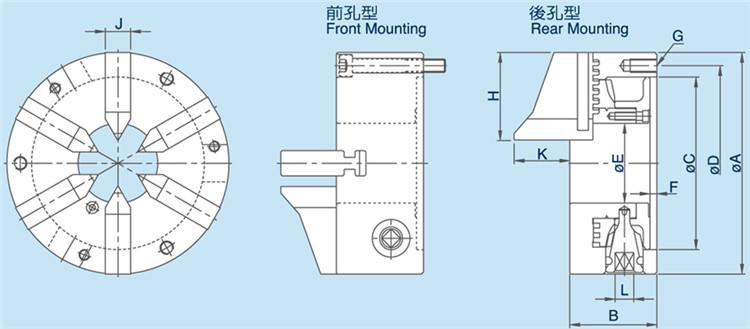

千岛六爪手动卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号： AS-04/AS-06
品牌： 台湾千岛
动力： 手动卡盘
爪数： 六爪卡盘
尺寸： 112/167
相关配件或油缸：

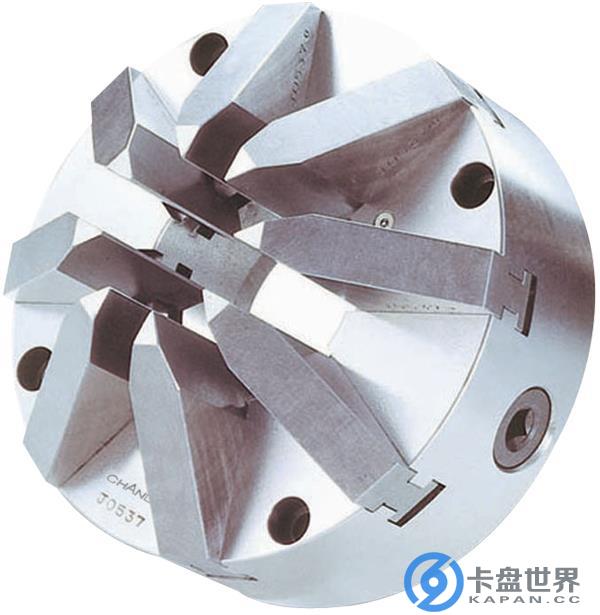

千岛(CHANDOX)六爪卡盘：AS-04/AS-06，卡盘世界有售

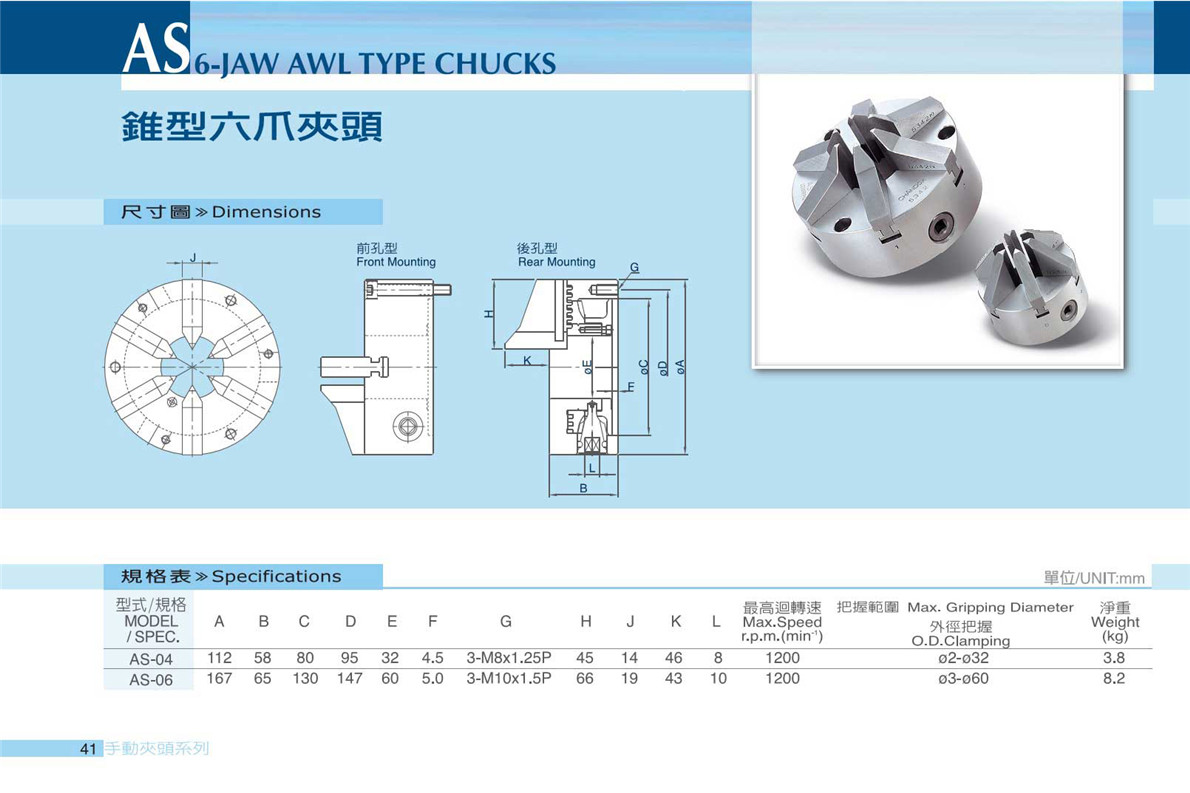

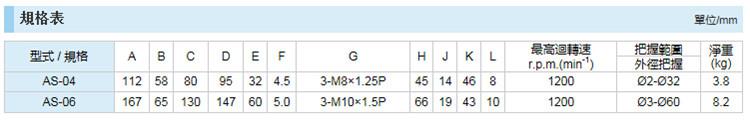

规格表  单位mm



型式/ 规格	A	B	C	D	E	F	G	H	J	K	L	最高回转速 rpm(min -1 )	把握范围	净重 (kg)
													外径把握
AS-04	112	58	80	95	32	4.5	3-M8×1.25P	45	14	46	8	1200	Ø2-Ø32	3.8
AS-06	167	65	130	147	60	5.0	3-M10×1.5P	66	19	43	10	1200	Ø3-Ø60	8.2
