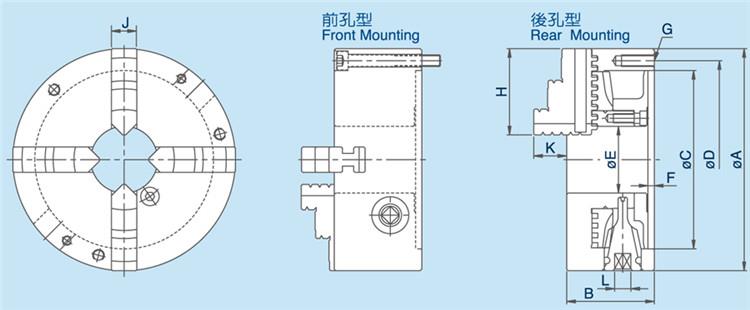

千岛手动四爪卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号： PS-07/PS-09/PS-12/PS-16
品牌： 台湾千岛
动力： 手动卡盘
爪数： 四爪卡盘
尺寸： 193/233/310/405
相关配件或油缸：

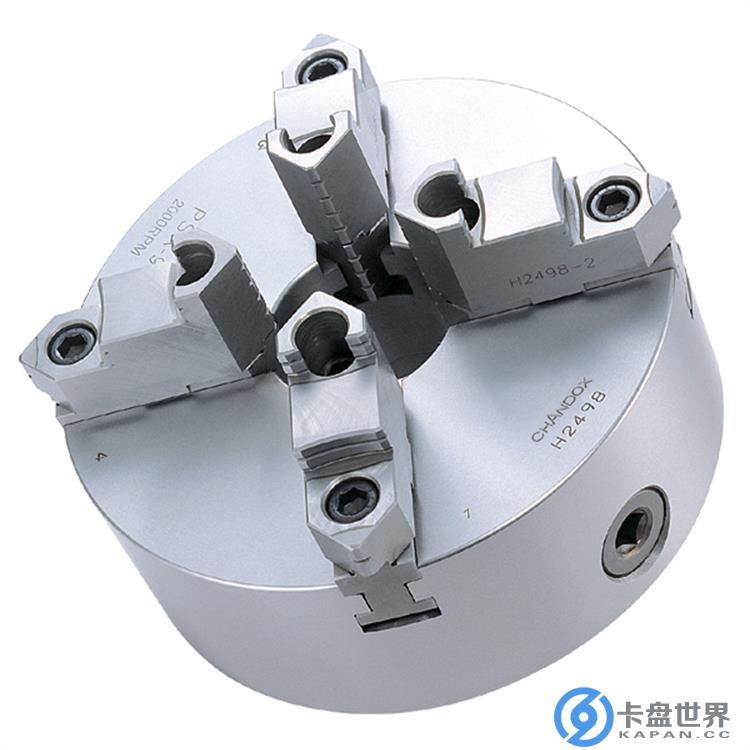

台湾千岛(CHANDOX)手动四爪卡盘：PS-07/PS-09/PS-12/PS-16，卡盘世界有售

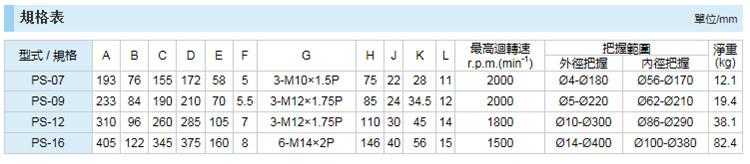

规格表  单位mm



型式/ 规格	A	B	C	D	E	F	G	H	J	K	L	最高回转速 rpm(min -1 )	把握范围		净重 (kg)
													外径把握	内径把握
PS-07	193	76	155	172	58	5	3-M10×1.5P	75	22	28	11	2000	Ø4-Ø180	Ø56-Ø170	12.1
PS-09	233	84	190	210	70	5.5	3-M12×1.75P	85	24	34.5	12	2000	Ø5-Ø220	Ø62-Ø210	19.4
PS-12	310	96	260	285	105	7	3-M12×1.75P	110	30	45	14	1800	Ø10-Ø300	Ø86-Ø290	38.1
PS-16	405	122	345	375	160	8	6-M14×2P	146	40	56	15	1500	Ø14-Ø400	Ø100-Ø380	82.4
