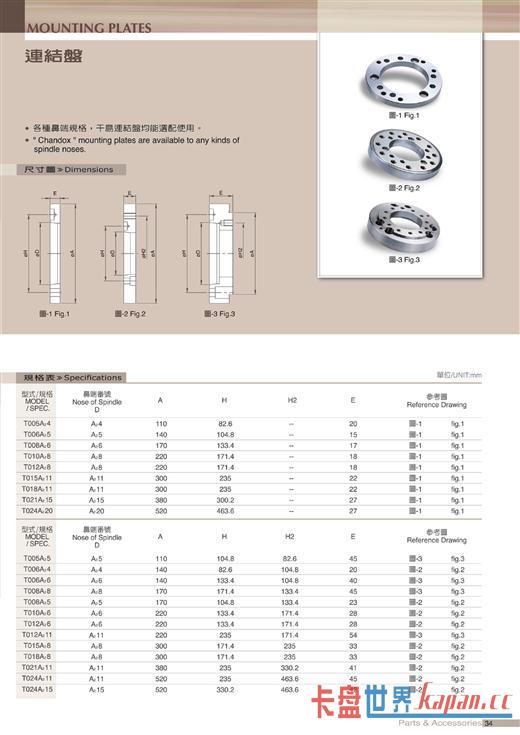

连接盘 产品尺寸图下载

24小时咨询热线 15007697808

型号： T005A/T006A/T008A/T0010A/T0012A/T0015A
尺寸： 110/140/170/220/220/300/300/380/520



规格表             单位：mm

型式/ 规格	主轴鼻端番号	A	H	H2	E
T005A 2 4	A 2 4	110	82.6	-	20
T006A 2 5	A 2 5	140	104.8	-	15
T008A 2 6	A 2 6	170	133.4	-	17
T0010A 2 8	A 2 8	220	171.4	-	18
T0012A 2 8	A 2 8	220	171.4	-	18
T0015A 2 11	A 2 11	300	235	-	22
T0018A 2 11	A 2 11	300	235	-	22
T0021A 2 15	A 2 15	380	300.2	-	27
T0024A 2 20	A 2 20	520	463.6	-	27



型式/ 规格	主轴鼻端型号	A	H	H2	E
T005A 2 5	A 2 5	110	104.8	82.6	45
T006A 2 4	A 2 4	140	82.6	104.8	20
T006A 2 6	A 2 6	140	133.4	104.8	40
T008A 2 8	A 2 8	170	171.4	133.4	45
T008A 2 5	A 2 5	170	104.8	133.4	23
T0010A 2 6	A 2 6	220	133.4	171.4	28
T0012A 2 6	A 2 6	220	133.4	171.4	28
T0015A 2 11	A 2 11	220	235	171.4	54
T0015A 2 8	A 2 8	300	171.4	235	33
T0018A 2 8	A 2 8	300	171.4	235	33
T0021A 2 11	A 2 11	380	235	330.2	41
T0024A 2 11	A 2 11	520	235	463.6	45
T0024A 2 15	A 2 15	520	330.2	463.6	42
