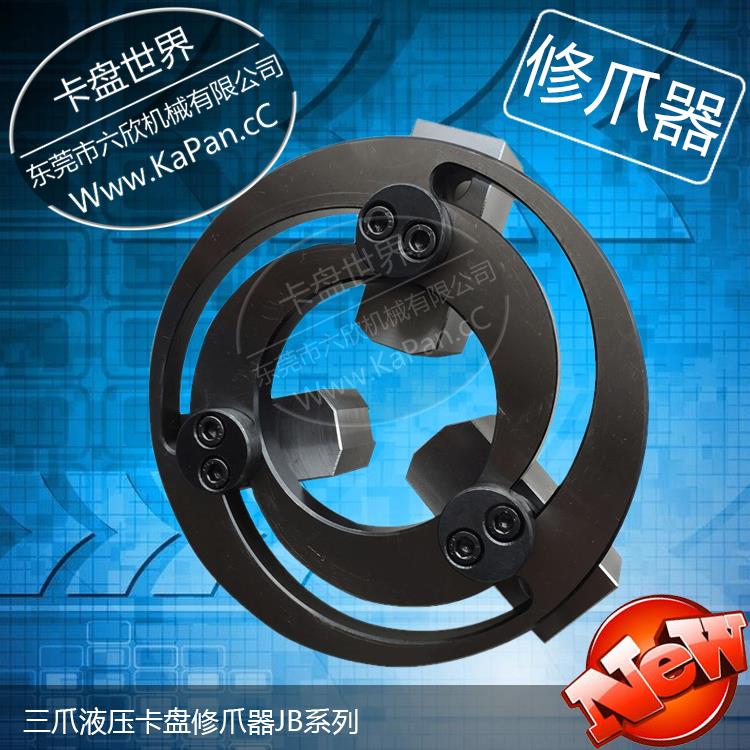

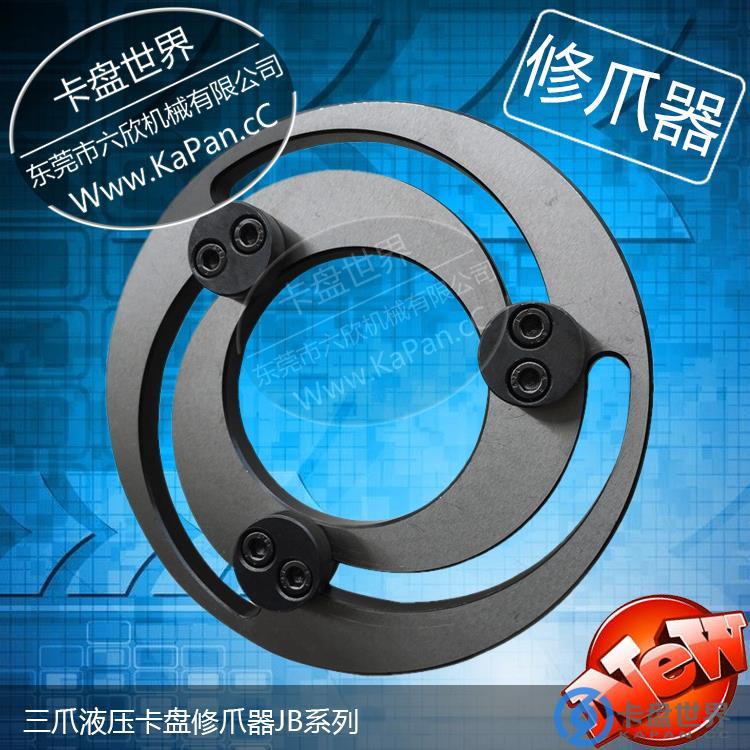

生爪成型圈 产品尺寸图下载

24小时咨询热线 15007697808

型号： JB-04/JB-05/JB-06/JB-08/JB-10/JB-12/JB-15
尺寸： 114/140/168/218/258/316/380

特性

• 用于校正夹头于切削工作时之精準度。
• 此产品适用CNC车床。





尺寸表单位/UNIT:mm

品目寸法 型式	A	B	C	D	E	F	G	重量 kg
JB04	12	114	34	12	28	9	13.3	0.9
JB05	12	140	60	12	28	9	13.5	1.2
JB06	12	168	80	12	32	9	16.5	1.5
JB08	12	218	115	15	36	9	18.5	2.4
JB10	12	258	150	17	40	9	18.5	2.9
JB12	15	316	188	21	50	9	21.5	5.3
JB15	20	380	230	23	52	16	31	10.1
JB18	20	450	300	23	58	16	31	-
